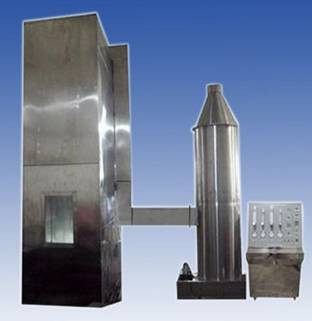

DX8349 Máy kiểm tra cháy dây và cáp

Phạm vi áp dụng:Nó được sử dụng để đánh giá khả năng của các dây và cáp được lắp đặt theo chiều dọc hoặc cáp quang để ức chế sự lan rộng theo chiều dọc của ngọn lửa trong các điều kiện cụ thể,và quá trình sử dụng cần hợp tác với tháp loại bỏ bụi khóiToàn bộ máy được tạo thành từ một số bộ phận, chẳng hạn như buồng thử nghiệm, nguồn không khí, thang thép, hệ thống lọc khí thải và nguồn lửa.

Phù hợp với tiêu chuẩn:theo GB/T18380.31-2008, IEC60332-3-10-2018 "Kiểm tra cháy của cáp và cáp quang trong điều kiện bốc cháy Phần 31:Thiết bị thử nghiệm lan truyền ngọn lửa dọc của dây và cáp gắn theo chiều dọc" có thể đáp ứng các yêu cầu của GB / T18380.32-2008/IEC60332-3-21:2000 Thử nghiệm lửa của cáp và cáp quang trong điều kiện lửa Phần 32: Thử nghiệm lan truyền ngọn lửa theo chiều dọc của các dây và cáp gắn theo chiều dọcALớp F/R", GB/T18380.33-2008/IEC60332-3-22:2000 "Kiểm tra cháy bằng lửa của cáp và cáp quang trong điều kiện bốc cháy Phần 33:Thử nghiệm lan truyền ngọn lửa theo chiều dọc của dây và cáp gắn theo chiều dọc - lớp A", GB/T18380.35-2008/IEC60332-3-24:2000 Thử nghiệm ngọn lửa của cáp và cáp quang trong điều kiện lửa Phần 35: Thử nghiệm lan truyền ngọn lửa dọc của các dây và cáp gắn theo chiều dọcC", GB/T18380.36-2008/IEC60332-3-25:2000Xét nghiệm lửa của cáp và cáp quang trong điều kiện lửa Phần 36: Xét nghiệm lan truyền lửa của dây và cáp gắn theo chiều dọcD"

Các thông số kỹ thuật:

• Phòng thử nghiệm: Thiết bị thử nghiệm phải là một buồng tự nâng với chiều rộng (1000±100) mm, độ sâu (2000±100) mm và chiều cao (4000±100) mm.Bức tường phía sau và cả hai bên của buồng thử nghiệm nên được làm bằng hệ số chuyển nhiệt khoảng 0.7W?m-2? K-1 cách nhiệt, 1.5mm dày USU304 tấm thép không gỉ, 65mm dày cách nhiệt sợi khoáng ở giữa, 1.5mm dày USU304 tấm thép không gỉ bên ngoài

2Nguồn không khí:

Cổng vào không khí được trang bị máy đo tốc độ không khí kỹ thuật số và tốc độ lưu lượng khí của không khí là (5000±500) L/min.

Sau khi hoàn thành thử nghiệm: nếu mẫu vẫn còn cháy trong một giờ sau khi ngưng cháy, có báo động và thiết bị để buộc ngừng đốt do mưa.

3. Loại thang thép: rộng (500±5) mm thang thép chuẩn (800±10) mm thang thép rộng làm bằng thép tròn không gỉ USU304

4Thiết bị lọc xả:

Phần trên của buồng thử được trang bị một máy đo gió kỹ thuật số để đảm bảo rằng tốc độ dòng chảy của gió dưới 8M/S, điều này sẽ không ảnh hưởng đến dòng chảy không khí trong buồng thử.

Thiết bị thu hút khói và giặt: SUS304 thép không gỉ, đường kính 800mm, chiều cao 3500mm.

Nguồn lửa

1. Loại: Nguồn lửa nên bao gồm một hoặc hai lò thổi khí propane và các máy đo lưu lượng hỗ trợ và máy trộn venturi.Bề mặt của lửa nên được khoan với 242 tấm kim loại phẳng với đường kính 1.32 mm, khoảng cách giữa các lỗ này là 3,2 mm, và chúng được xếp thành ba hàng, mỗi hàng là 81, 80 và 81, phân phối trong một phạm vi 257 × 4,5 mm kích thước danh nghĩa.một hàng các lỗ nhỏ được cắt ở mỗi bên của máy phóng lửa, và các lỗ thử nghiệm này có thể giữ cho ngọn lửa cháy ổn định. Mỗi lò thổi nên được trang bị một thiết bị chính xác để kiểm soát tốc độ lưu lượng khí và khí.Có thể sử dụng máy quay hoặc máy đo lưu lượng khối lượng

2. Máy thổi tại nguồn lửa nên được đặt theo chiều ngang, (75 ± 5) mm từ bề mặt phía trước của mẫu cáp, (600 ± 5) mm từ đáy buồng thử nghiệm,và đối xứng với trục của thang thépĐiểm thắp sáng của lò thổi phải nằm ở giữa giữa hai bậc thang thép và cách phía dưới của mẫu ít nhất 500mm.
