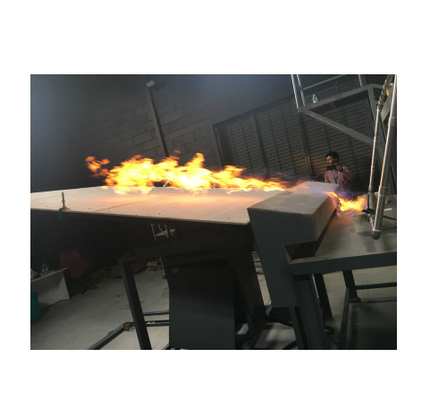

Thiết bị thử nghiệm cháy UL790 cho pin quang điện

Vật liệu lợp mái UL790, Hiệu suất chống cháy, Máy kiểm tra hiệu suất chống cháy cho pin mặt trời

Vật liệu lợp mái UL790, Hiệu suất chống cháy, Máy kiểm tra hiệu suất chống cháy cho pin mặt trờiVật liệu lợp mái UL790, Hiệu suất chống cháy, Máy kiểm tra hiệu suất chống cháy cho pin mặt trời

Phạm vi ứng dụng:

Các yêu cầu này bao gồm tất cả các vật liệu lợp mái bị rò rỉ ra bên ngoài tòa nhà để mô phỏng đám cháy và được sử dụng cho các vật liệu lợp mái được lắp đặt trên các bề mặt dễ cháy hoặc không dễ cháy. Nó dùng để đánh giá khả năng chống cháy của mái nhà và các mô-đun trong điều kiện thực tế được mô phỏng và để đánh giá cấp của mẫu vật ở A1,82m, B 2,4m và C 3,9m. Đồng thời, nó có thể được sử dụng trong thử nghiệm hiệu suất chống cháy của các mô-đun pin mặt trời.

Tiêu chuẩn:

UL 1730: Giám sát đầu báo khói cho các đơn vị sống độc lập trong các khu dân cư nhiều gia đình và phòng khách sạn/nhà nghỉ: các thiết bị báo hiệu cơ giới phát hiện các điều kiện bồ hóng trong khu dân cư;

UL 790: Phương pháp thử nghiệm tiêu chuẩn để thử nghiệm cháy của lớp phủ mái;

IEC 61730-2 Mô-đun quang điện Phụ lục A Thử nghiệm cháy Lan truyền ngọn lửa;

ASTM F 108 - 04: Phương pháp thử nghiệm tiêu chuẩn để thử nghiệm cháy của lớp phủ mái;

NFPA 256 Thử nghiệm cháy cho lớp phủ mái;

Thông số hiệu suất:

Độ dốc của sàn được kiểm soát bằng xi lanh

Một sàn thử nghiệm được gắn vào bảng chống cháy

Nhiệt độ được điều chỉnh theo giai đoạn bằng van điều khiển tự động

Vật liệu lợp mái bằng ván ép có kích thước 1.300 (R) × 1.000 (S) × 120 (C) để lắp các mẫu thử nghiệm;

Tấm thử nghiệm không bắt lửa, được lắp đặt ở cuối tấm thử nghiệm, có thể ngăn chặn sự hình thành của sự tôi luyện dưới tấm thử nghiệm;

Tấm điều chỉnh hình quạt bằng thép không gỉ, góc thử nghiệm có thể điều chỉnh, kích thước: 1.440(D) x 940(C) mm;

Cụm tấm không cháy, được gắn ở mặt trước của khung, mô phỏng mái hiên và gờ, kéo dài ngọn lửa từ đầu đốt đến mẫu vật, kích thước: 330(R) x 2.130(S) x 584(C) mm;

Ống xả riêng biệt để hút không khí từ bên ngoài phòng thí nghiệm;

Một bộ lọc tổ ong được lắp đặt trong ống dẫn khí và một cánh hướng được lắp đặt ở cửa hút khí;

Ống thông gió được trang bị một bảng điều chỉnh độ dốc để điều chỉnh hướng của luồng không khí;

Ống thông gió được trang bị một tấm hướng để tăng cường tốc độ gió nhằm đảm bảo luồng không khí cung cấp cho tấm thử nghiệm không bị xáo trộn bởi thế giới bên ngoài và tấm hướng được làm bằng thép không gỉ và vị trí không thay đổi theo sự thay đổi của áp suất gió;

Vật liệu ống dẫn khí được làm bằng thép không gỉ, có khả năng chống ăn mòn và chịu nhiệt độ cao và kích thước là: 2.130 (R) x 762 (C) x 3.000 (D) mm;

Quạt là 220V, 50HZ, điện ba pha, được trang bị hệ thống đảo chiều có thể tự động điều chỉnh tốc độ gió và lưu lượng là 300m3/phút;

Bộ đảo chiều tốc độ vô hạn, có thể điều chỉnh 0-100%;

Đầu đốt gas (để thử nghiệm cháy không liên tục, lan truyền ngọn lửa và cháy bay), dài 1,12m, đường kính 60,3mm, có khe 12,7mm (rộng) x 0,91m (dài) ở bên hướng về phía bảng thử nghiệm;

Đầu đốt gas có thể cung cấp 22.000 Btu/phút (387 kWh) và có thể tự động điều chỉnh tốc độ dòng gas theo ba cấp độ đốt A, B và C.

Một cặp nhiệt điện được lắp đặt ở 58,7mm ở trên cùng của đầu đốt, có thể kiểm tra nhiệt độ 888±28°C;

Hệ thống đánh lửa tự động để đảm bảo hiệu suất an toàn của thử nghiệm, điện áp cao điện cực đánh lửa là 1,8kVp bộ điều khiển lưu lượng khối;

Hệ thống điều khiển nhiệt độ tự động;

Loại A, B:760±28℃(1400 ±50℉)- 21.000~ 22.000 Btu/phút(369~387 kWh)

- Loại C: 704±28°C (1300 ±50°F) -18.000 ~ 19.000 Btu/phút (316 ~ 334 kWh) cho mỗi đầu đốt gas để tuân theo các phương pháp thử nghiệm và kiểm soát khác nhau;

Đồng hồ đo áp suất và van điều chỉnh áp suất có độ chính xác cao kiểm soát áp suất gas;

- LNG: Đo lường chính xác lưu lượng gas bằng MFM (lưu lượng không khí được kiểm soát bằng van điều khiển tự động);

- LPG: Điều chỉnh tốc độ dòng không khí bằng hệ thống biến tần: 19±8 km/h (5,5m/giây) trên sàn thử nghiệm;

Lưới kim loại hỗ trợ vật liệu và pallet có thể được xoay để tạo điều kiện cho quá trình đốt cháy hoàn toàn của vật liệu;
