máy thử nghiệm trong phòng thí nghiệm Thiết bị thử nghiệm IEC60332-3 cho Khả năng lan truyền ngọn lửa theo chiều dọc của bó dây và cáp
Mô tả sản phẩm:
Thiết bị này được sử dụng để đánh giá việc lắp đặt theo chiều dọc của dây và cáp bó hoặc cáp quang trong các điều kiện quy định để ức chế khả năng của thiết bị lan truyền ngọn lửa theo chiều dọc, vỏ thiết bị được làm bằng thép không gỉ SUS304, toàn bộ bằng hộp thử nghiệm, nguồn không khí, thang thép, hệ thống lọc khí thải, nguồn đánh lửa và các thành phần khác.
Tiêu chuẩn:
IEC60332-3-21:2018 "Các thử nghiệm về sự cháy của cáp và cáp trong điều kiện hỏa hoạn - Phần 32: Thử nghiệm khả năng lan truyền ngọn lửa theo chiều dọc của dây và cáp bó được gắn theo chiều dọc" AFR
Thành phần thiết bị:

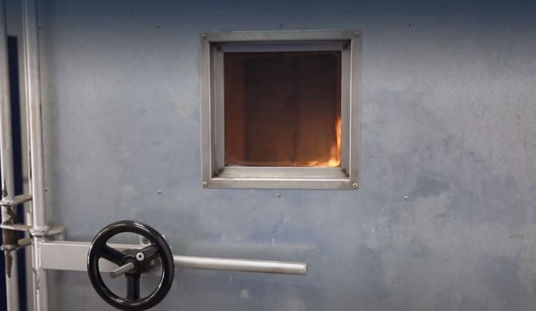

1. Buồng thử nghiệm
Thiết bị thí nghiệm là một hộp tự đứng với chiều rộng (1000±100) mm, chiều sâu (2000±100) mm và chiều cao (4000 của 100) mm. Mặt sau và cả hai mặt của buồng thử nghiệm được làm bằng vật liệu cách nhiệt với hệ số truyền nhiệt khoảng 0,7W, m-2K-1 (bao gồm một tấm thép không gỉ SUs304 dày 1,5mm, được phủ bằng sợi khoáng cách nhiệt dày 65mm) và một bức tường bên ngoài. Cửa sử dụng thép không gỉ US304 dày 1,5mm.
2. Nguồn không khí
2.1 Cửa hút gió được trang bị quạt gió với lưu lượng gió có thể điều chỉnh và tốc độ dòng khí là (5000±500)L/phút đến buồng đốt. Cửa xả khí được trang bị một máy đo gió kỹ thuật số.
2.2 Sau khi hoàn thành thử nghiệm: nếu mẫu vẫn cháy trong một giờ sau khi ngưng lửa, một báo động được thiết lập và thiết bị để ngăn chặn quá trình đốt cháy bằng lực phía nam được sử dụng.
3. Loại thang đồng
thang thép tiêu chuẩn rộng (500 ± 5) mm, thang thép rộng (800 ± 10) mm làm bằng thanh thép không gỉ SUS304, thiết bị lọc khí thải, buồng thử nghiệm với quạt hút trên đỉnh, khí thải bên trong hộp Rút hộp ở tốc độ 6MS và gửi nó đến một tháp thu khói với một máy đo gió hiển thị kỹ thuật số.
4. Thiết bị lọc khí thải
4.1 Phần trên của hộp thử nghiệm được trang bị quạt hút, và khí thải loại hộp được bơm ra khỏi hộp với tốc độ 6M/S. Tháp thu khói được gửi ra, và lỗ thông hơi có một máy đo gió kỹ thuật số.
4.2 Thu gom khói và rửa Thiết bị bụi và bụi (Xem Tháp hấp thụ khí phun DX-349A): Nhựa chịu axit và kiềm bên trong, đường kính 800mm, chiều cao 4000mm
5.1 Loại: Nguồn đánh lửa phải bao gồm một hoặc hai đầu đốt khí propane dạng băng và các đồng hồ đo lưu lượng và bộ trộn venturi liên quan của chúng. Bề mặt của nguồn cung cấp lửa phải là 242 tấm kim loại phẳng có đường kính 1,32 mm. Khoảng cách trung tâm của các lỗ này là 3,2 mm và chúng được sắp xếp so le trong ba hàng với 81, 80 và 81 hàng tương ứng. Kích thước nằm trong khoảng 257×4,5 mm. Ngoài ra, một hàng lỗ nhỏ được mở ở cả hai bên của bảng lửa. Các lỗ dẫn hướng này có thể duy trì sự cháy ổn định của ngọn lửa theo yêu cầu của GB/T 18380.31-2008.
5.2 Mỗi ngọn đuốc được trang bị một máy đo lưu lượng hoặc máy đo lưu lượng khối có thể kiểm soát chính xác lưu lượng propane và không khí. Máy đo lưu lượng propane: 3-30umin2.5 lớp, máy đo lưu lượng không khí: 10-100umin 2.5 lớp 53 vị trí nguồn thí điểm Đặt theo chiều ngang, (75 ± 5) mm từ bề mặt trước của mẫu cáp, (600 ± 5) mm từ đáy buồng và trục của thang đồng là đối xứng. Điểm lửa của ngọn đuốc phải được đặt ở giữa hai thanh ngang của thang và cách đầu dưới của mẫu ít nhất 500 mm.
Thông số kỹ thuật
| Kích thước bên trong của buồng đốt | 1000mmX2000mm x 4000mm(r*s*c) |
| Kích thước thang thép | 500mm × 3500mm(r*c), loại rộng 800 × 3500mm |
| Với một loại đuốc | phù hợp với GB/T18380.31-2008 |
| Bộ trộn Venturi | phù hợp với GBT18380.31-2008 |
| điều chỉnh lưu lượng không khí trong buồng đốt | 4500-500L/phút |
| Điều chỉnh lưu lượng propane | 3-30L/phút |
| Điều chỉnh lưu lượng khí nén | 10-100L/phút |
| Máy đo gió | 0.05-5m/s |
| Nhiệt kế kỹ thuật số | 0～400℃ |
| Với loại định vị đuốc | cao 600 ± 5mm, bất kỳ khoảng cách ngang có thể điều chỉnh |
