Kiểm tra tính dễ cháy điện ISO 5659-2 cho nhựa, buồng mật độ khói

Thiết bị đo mật độ khói nhựa ISO 5659, Buồng thử nghiệm mật độ khói

Mô tả sản phẩm:

Máy đo mật độ khói dễ cháy của nhựa là một loại máy đo mật độ khói mới được phát triển theo các điều kiện kỹ thuật được quy định trong tiêu chuẩn GB/8323.2-2008 và ISO 5659-2 "Phương pháp thử nghiệm để xác định mật độ khói bằng phương pháp buồng đơn cho sản xuất thuốc lá nhựa". Thiết bị thử nghiệm phù hợp để xác định mật độ quang học cụ thể của khói được tạo ra khi nhựa bị đốt cháy và mật độ quang học cụ thể tối đa là kết quả thử nghiệm. Nó được sử dụng để đánh giá hiệu suất hút thuốc của nhựa trong các điều kiện quy định.

Tiêu chuẩn:

GB 8323.2-2008 "Nhựa - Sự hình thành khói - Phần 2: Phương pháp thử nghiệm để xác định mật độ khói bằng phương pháp buồng đơn"

ISO 5659.2-2006 "Nhựa - Sự hình thành khói Phần 2: Xác định mật độ quang học bằng phương pháp buồng đơn" tiêu chuẩn thử nghiệm.

Thành phần:

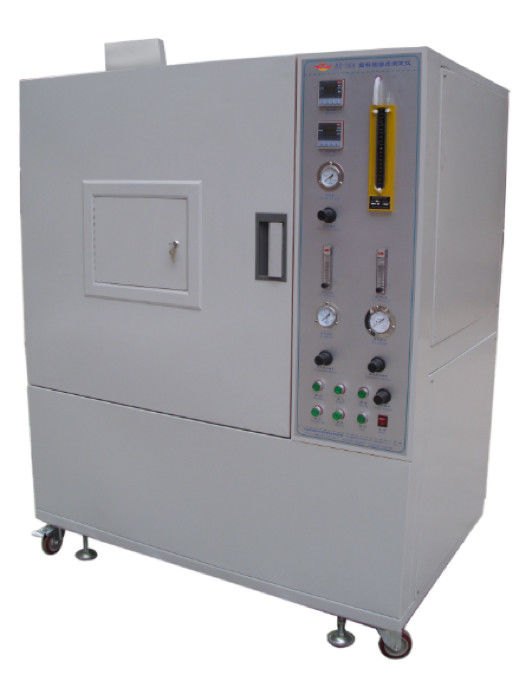

Toàn bộ thiết bị bao gồm một buồng kín, một hệ thống đo quang, một hình nón bức xạ, một hệ thống đốt, một bộ đánh lửa, một hộp thử nghiệm, một giá đỡ, một dụng cụ đo nhiệt độ và phần mềm thử nghiệm mật độ khói. Mạch được phát triển bằng cách sử dụng một máy vi tính một chip và có hàm lượng kỹ thuật cao và hiệu suất ổn định. Thiết bị này phù hợp với tất cả các loại nhựa, mà còn để đánh giá các vật liệu khác (chẳng hạn như cao su, lớp phủ dệt, bề mặt sơn, gỗ và các vật liệu khác). Nó được sử dụng rộng rãi bởi ngành công nghiệp nhựa, các nhà máy sản xuất vật liệu rắn và các đơn vị nghiên cứu và thử nghiệm.

Thông số:

1.1 Cửa trước được trang bị cửa sổ và cửa chớp mờ đục để ngăn chặn sự di chuyển của cửa sổ.

1.2 Đáy của hộp vuông được trang bị một lá nhôm vỡ để ngăn ngừa áp suất quá cao. Đĩa vỡ bao gồm một đĩa vỡ an toàn có độ dày 0,04mm, chiều dài 405mm và chiều rộng 200mm và tổng diện tích 81000mm2. Thiết bị điều chỉnh áp suất bên trong hộp được lắp đặt (xem Hình 2).

1.3 Cửa sổ ánh sáng: Lên và xuống hai cửa sổ ánh sáng Ø75mm, với một bộ gia nhiệt điện hình khuyên 9W dưới cửa sổ ánh sáng để đảm bảo nhiệt độ của bề mặt trên của cửa sổ ánh sáng (50oC ~ 55oC là thích hợp) để giảm nồng độ khói trên bề mặt. Đến mức tối thiểu, cửa sổ nằm trên đỉnh của hộp thử nghiệm. Một bệ quang học dày 8mm được lắp đặt xung quanh cửa sổ ánh sáng bên ngoài hộp thử nghiệm. Bệ quang học được cố định bằng một thanh kim loại Ø15mm có thể kết nối bệ cố định và hộp thử nghiệm.

1.4 Kích thước bên trong: cao 914mmX rộng 914mmX sâu 610mm

1.5 Vật liệu: Nó bao gồm ba lớp: bên ngoài là tấm thép dày 1,5mm, sơn trắng nướng tĩnh điện nhiệt độ cao, lớp giữa làm bằng lớp amiăng dày 60mm, lớp bên trong là thép không gỉ USU304 dày 1,2mm, sơn đen nướng tĩnh điện nhiệt độ cao, có thể dễ dàng làm sạch.

1.5 Cửa hút và cửa xả khí: Cửa hút khí được lắp đặt ở trên cùng của hộp thử nghiệm và đường kính của nó là Φ65mm. Van điện từ có mặt bích điều khiển trạng thái đóng và đóng; cửa xả khí được lắp đặt ở dưới cùng bên trái và đường kính là Φ80mm. Van điện từ của mặt bích điều khiển trạng thái đóng và đóng và bao gồm một quạt hút.

Tính năng:

Hệ thống đo quang điện: từ nguồn điện, ống nhân quang, màng bán trong suốt khuếch đại, màn trập quang học, bộ lọc, tấm trong suốt trung tính, ống kính, hệ thống quang học, camera, nguồn sáng, bộ gia nhiệt cửa sổ ánh sáng.

2.1  nguồn sáng:

2.1.1 nguồn sáng: bao gồm một đèn sợi đốt 6.5V, một máy biến áp để cung cấp điện (đầu vào 220V đầu ra 6.5V) và một điện trở biến đổi.

2.1.2 Lắp đặt: Bóng đèn được lắp đặt trong hộp tối mờ đục ở dưới cùng của hộp thử nghiệm và bao gồm một nguồn sáng, một thấu kính lồi, một bộ gia nhiệt cửa sổ quang học và một cửa sổ quang học.

2.1.3 Bộ cộng cửa sổ ánh sáng: Nguồn điện AC220V, dây điện trở 9W được quấn xung quanh để đảm bảo rằng nhiệt độ của bề mặt trên của cửa sổ ánh sáng (50 oC ~ 55oC) là thích hợp.

2.1.4 Thấu kính lồi: Đường kính 51mm, được điều chỉnh và hiệu chuẩn để tạo thành một vòng hoàn chỉnh với đường kính 51mm và không có ánh sáng nào khác bên ngoài vòng.

2.1.5 cửa sổ quang học: bao gồm màng truyền ánh sáng không bị cản trở và hộp tối.

2.2  máy dò quang điện:

2.2.1 Máy dò quang điện: Nó bao gồm ống nhân quang, bộ lọc khuếch đại, màn trập, bộ lọc, bộ lọc trung tính, thấu kính lồi, cửa sổ quang học, v.v.

2.2.2 Ống nhân quang:

2.2.2.1, Thông số ống nhân quang: điện áp: DC 1000V, nguồn điện: đầu vào 12V, đầu ra 0 ~ -1200V 2mA

2.2.2.2, Xử lý hệ thống quang điện: máy dò quang điện là một ống nhân quang, được kết nối với mẫu số A/D, được xử lý bằng máy tính khuếch đại đa cấp. Có thể liên tục đo độ truyền ánh sáng của mật độ quang học tương ứng theo thời gian, đó là số lượng phản hồi độ nhạy phổ, tương tự như phản hồi của mắt thường và dòng tối nhỏ hơn 0,001uA. Độ nhạy tối thiểu của ống nhân quang có thể đọc được 100% trên đường dẫn quang học 0,5 bộ lọc trung tính và một bộ lọc khuếch đại ND-2 đã thu được.

2.2.3. Khuếch đại bộ lọc: Độ truyền ánh sáng của ND-2.0 là 0,95% và nhiệt độ của nguồn sáng A là K=2854.

2.2.4, cổng ánh sáng: cho vách ngăn, độ truyền ánh sáng hiệu chỉnh 0% sử dụng.

2.2.5, bộ lọc: Để bù cho bộ lọc, mật độ quang học từ 0,1 ~ 1,0 và 2,0 tổng cộng 11 miếng.

2.2.6, bộ lọc trung tính: ND-0.5, độ truyền ánh sáng 31,7%, nhiệt độ màu nguồn sáng A K = 2854.

2.2.7, Thấu kính lồi: Đường kính 51mm cho phép chùm tia trực tiếp được tập trung vào một điểm nhỏ, cường độ cao tại tấm bán trong suốt giữa các hộp camera trên và dưới.

2.2.7. Hiệu chuẩn hệ thống quang học: Một bộ lọc trung tính có mật độ quang học 3.0 và bước sóng 550-650 nm được sử dụng.

2.2.8, cửa sổ quang học: bao gồm màng truyền ánh sáng không bị cản trở và hộp tối.

Thông số:​

Hình nón bức xạ:

3.1, hình nón bức xạ: bao gồm các bộ phận làm nóng với công suất định mức 2600W, có thể cung cấp cường độ bức xạ 10KW/m2~50KW/m2 ở trung tâm bề mặt mẫu. Khi đo độ rọi tại hai vị trí khác cách trung tâm mẫu 25 mm, độ rọi tại hai vị trí này không được nhỏ hơn 85% độ rọi tại trung tâm mẫu.

3.2 Bộ gia nhiệt hình nón bức xạ: Nó được cung cấp bởi một nguồn điện độc lập. Công suất của máy biến áp cách ly một pha là 3000W. Việc kiểm soát nhiệt độ được điều khiển bởi một thyristor chu kỳ nhanh và nhiệt độ điều khiển có thể được ổn định ở ±2°C.

3.3, đồng hồ đo nhiệt: Phạm vi đo là 50kw/m2, nhận diện tích bức xạ của diện tích phẳng có đường kính 10mm, bề mặt được phủ màu đen mờ, sử dụng làm mát bằng nước.

3.4. Bộ đánh lửa: Vòi phun đánh lửa được làm bằng ống đồng có khẩu độ Φ4.0mm, chiều dài ngọn lửa, phép đo mức là 30mm.

Hệ thống cung cấp khí:

4.1, nguồn khí: độ tinh khiết 95%, hỗn hợp propan và không khí, áp suất 170Kpa

4.2, đồng hồ đo lưu lượng propan: 1~100cm3/phút

4.3, đồng hồ đo lưu lượng không khí: 5~500cm3/phút

Toàn bộ hiệu suất:

1. độ phân giải truyền ánh sáng: 0,0001%;

2. Phạm vi đo: 0-100%; Tự động chuyển đổi khi đo.

3. độ chính xác đo: ± 3%;

4. điện áp làm việc: AC200-240V 50Hz;

5. độ ẩm môi trường: nhiệt độ phòng -40 °C

6. Môi trường làm việc: Khi thiết bị đang chạy, nên tránh ánh sáng trực tiếp và không có luồng không khí cưỡng bức.

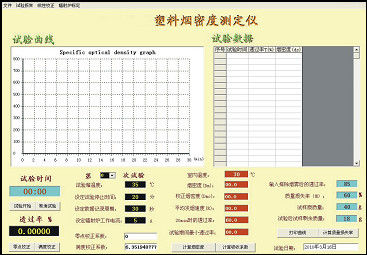

7. Phần mềm đo: Dựa trên giao diện điều hành WINDOWS XP, kiểu LabVIEW. Hiển thị các đường cong truyền và thời gian. Giao diện tiếng Trung và tiếng Anh và cung cấp hướng dẫn sử dụng bằng cả tiếng Trung và tiếng Anh. Xem Hình 3
